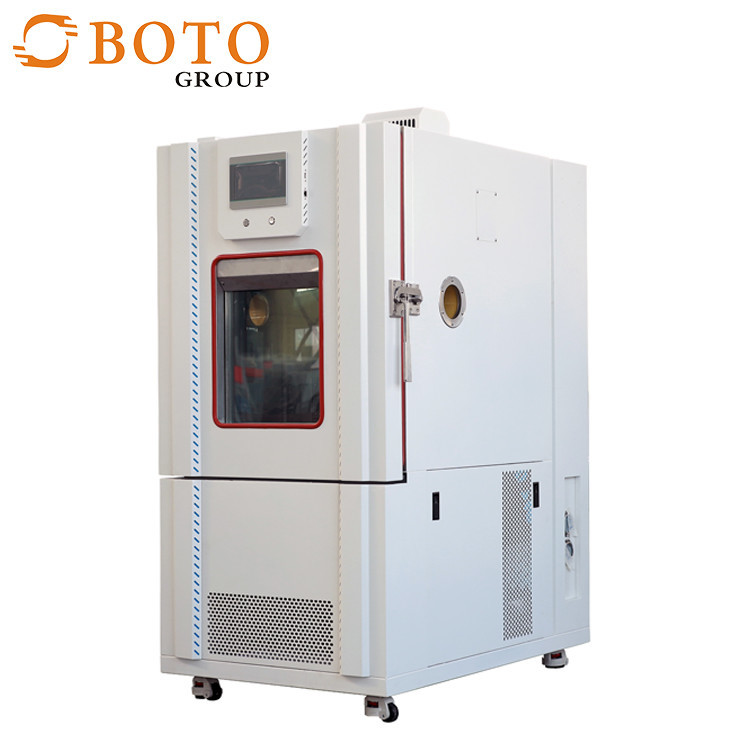

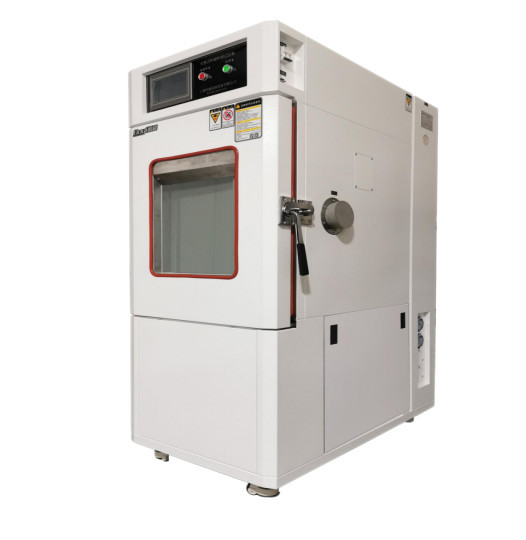

전기 제품용 에너지 절감 환경 시험실

기준을 충족:
성능 지표는 GB5170, 2, 3, 5, 6-95의 요구 사항을 충족합니다. "전기 및 전자 제품에 대한 환경 테스트 장비의 기본 매개 변수 검증 방법, 낮은 온도,높은 온도, 일정한 습도 및 열, 엇갈리는 습도 및 열 테스트 장비"
전기 및 전자 제품에 대한 기본적인 환경 시험 절차 A 테스트: 낮은 온도 시험 방법 GB 2423.1-89 (IEC68-2-1)
전기 및 전자 제품 기본 환경 시험 절차 B 테스트: 고온 시험 방법 GB 2423.2-89 (IEC68-2-2)
전기 및 전자 제품에 대한 기본적인 환경 시험 절차 Ca 테스트: 일정한 습도 시험 방법 GB / T 2423.3-93 (IEC68-2-3)
전기 및 전자 제품에 대한 기본 환경 시험 절차 시험 Da: 험한 온도 교류 시험 방법 GB / T423.4-93 (IEC68-2-30)

제어 방법 및 특징:
평형 온도 조절 시스템 (BTHC) 은 PID 모드에서 SSR를 제어하여 시스템의 난방 및 습화 양이 습한 열 손실량과 같습니다.그래서 오랫동안 안정적으로 사용할 수 있습니다.

구조와 재료:
A. 내부 상자 재료: 스테인레스 스틸 판 (SUS # 304 1.0mm 두께)
B. 외부 상자 재료: 스테인레스 스틸 판은 분해 (SUS # 304 1.0mm 두께)
C. 단열물질: 딱딱한 폴리우레탄 폼 및 유리 울
D. 공급 공기 순환 시스템:
(1) 1 90W 모터
(2) 스테인레스 스틸 연장 셰프트
(3) 여러 날개 팬 블레이드 (SIRCCO FAN)
E. 박스 문: 단일 문, 단일 창문, 왼쪽 열, 오른쪽에 손잡이
(1) 창 270x360x40mm 3층 진공층
(2) 평면 내장 손잡이
(3) 뒷 버튼: SUS # 304

냉동 시스템:
A. 압축기: 프랑스에서 수입된 완전 밀도 압축기
B. 냉매: 환경 친화적 냉매 R404A
C. 콘덴서: 냉각 모터와 함께 핀 타입
D. 증발기: 핀형 다단계 자동 부하 용량 조절
E. 다른 부속품: 건조제, 냉각물 흐름 창, 수리 밸브
F. 확장 시스템: 용량 조절 냉각 시스템

제어 시스템:
원래 한국에서 수입된 중국식 액체 결정 7인치 LCD 터치 패널, 화면 대화 입력 데이터, 온도와 습도를 동시에 프로그래밍할 수 있습니다. 곡선 디스플레이,설정 값 / 표시 값 곡선. 다양한 알람은 별도로 표시 할 수 있습니다. 오류가 발생하면 오류를 제거하고 오작동을 제거하기 위해 화면에 오류를 표시 할 수 있습니다. PID 제어 기능의 여러 그룹,정확한 모니터링 기능, 그리고 화면에 데이터 형태로 표시됩니다.
1제어기 사양:
정확성: 온도 ± 0.1 °C + 1자리, 습도 ± 1% RH + 1자리
b. 해상도: 온도 ± 0.1, 습도 1% R.H.
c. 온도 기울기: 0.1 ~ 9.9 설정할 수 있습니다
d. 상부 및 하부 경계 대기 및 경보 기능
온도 및 습도 입력 신호 선택 PT 100Ω × 2 (건조 전구 및 습기 전구)
f. 온도 및 습도 변환 출력: 4 ~ 20MA
g.6 그룹 P.I.D 제어 매개 변수 설정, P.I.D 자동 계산, 건조 및 젖은 공 수정
2화면 표시 기능:
a. 터치 입력, 화면에 직접 표시되는 옵션
b. 온도 및 습도 설정 (SV) 및 실제 (PV) 값이 직접 표시됩니다 (영어)
c. 현재 실행 프로그램 번호, 단계, 남은 시간 및 사이클 수를 표시 할 수 있습니다.
d. 실행 누적 시간 함수
e. 온도 및 습도 프로그램 설정 값은 그래픽 곡선으로 표시되며, 프로그램 곡선 실행 함수를 실시간으로 표시합니다.
f. 별도의 프로그램 편집 화면, 직접 입력 온도, 습도 및 시간
3프로그램 용량 및 제어 기능:
a. 사용 가능한 프로그램 그룹: 최대 100 그룹
b. 사용가능한 메모리 용량: 총 5000세그먼트
c. 반복 가능한 명령 실행: 각 명령은 9999회까지 도달할 수 있습니다.
d. 프로그램은 대화 모드에서 제작되며 편집, 클리어 및 삽입 등의 기능이 있습니다.
e.SEGMENTS 시간 설정 0 ~ 530시간59분
f. 전원이 꺼진 프로그램 메모리로, 전원이 복원된 후 자동으로 프로그램을 시작하고 계속 실행할 수 있다 (10년 이상 저장할 수 있다)
g. 그래픽 곡선은 프로그램 실행 동안 실시간으로 표시 될 수 있습니다
h. 날짜 및 시간 조절 기능
i. 버튼과 스크린 잠금 기능 (LOCK)
표준 구성:
A. 전원 케이블 4.0mm2x3 코어
B. USB 수출 단말기 하나
C. 스테인레스 스틸 SUS # 304 평면 펀싱 스틸 판 래크 2 조각
D. 40mm의 조절 가능한 차간으로 스테인리스 스틸 래크 레일 2 세트
E. 11W 에너지 절감 조명 창문 조명
F. 기계 몸체의 왼쪽에 있는 50mm 시험 구멍, 스테인레스 스틸 구멍 덮개, 실리콘 플러그.
G. 직무상 표준 시험용품
H. 제어기 사용 설명서 1개 세트 및 조작 설명서 1개 세트
다른 요구 사항:
1온라인 소프트웨어
2물 냉각 냉각 시스템

주변:
허용되는 작동 온도 범위: 0 ~ 35 °C
(2) 성능 보증 범위: 5 ~ 35 °C
(3) 상대 습도: 85% 이상
(4) 대기 압력: 86 ~ 106Kpa
(5) 주변에 강한 진동이 없습니다.
(6) 직접 햇빛이나 다른 열원료 없이
(7) 자연적 배수 출구: 배수 파이프 에 덩어리 가 없어야 하며, 집 의 바닥 은 극심 한 기울기 가 없어야 한다.

수분 공급 조건: 순수 물
전원 공급: 3.5KW 220V 50HZ
평가에서 제외된 항목:
1설치 부지에 대한 준비 2. 입력 쪽의 전기 장비.
34. 자연 배수 파이프 작업.
5- 배수출구
